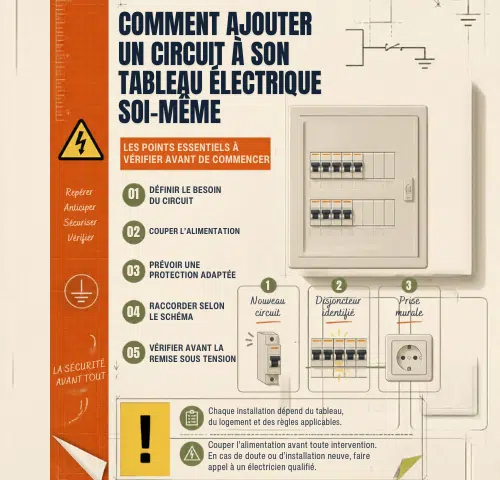

Ajouter un circuit dans un tableau électrique consiste à clipser un nouveau disjoncteur divisionnaire sur un différentiel existant (s’il reste de la place), tirer un câble depuis le tableau jusqu’au point d’utilisation, et raccorder les 3 fils (phase sur le disjoncteur, neutre sur la barre N, terre sur la barre PE). La règle absolue : coupez le disjoncteur de branchement — pas seulement le circuit concerné — avant d’intervenir dans le tableau.
Peut-on ajouter un circuit soi-même ?
Oui, sous deux conditions.
Votre tableau a de la place. Il faut au moins un module disponible sur un rail DIN et une borne libre sur le différentiel qui protégera le nouveau circuit. Si votre tableau est plein, il faut soit remplacer le tableau par un plus grand, soit installer un sous-tableau satellite.
Vous ne modifiez pas le branchement principal. Vous pouvez ajouter un disjoncteur divisionnaire et tirer un câble sans toucher au disjoncteur de branchement (celui d’Enedis). Si vous devez augmenter la puissance souscrite ou modifier le branchement, Enedis intervient.
De quoi avez-vous besoin ?
Matériel :
- Un disjoncteur divisionnaire au calibre adapté au circuit à créer (10A, 16A, 20A ou 32A)
- Câble électrique de la section adaptée (1,5 mm², 2,5 mm² ou 6 mm²)
- Goulotte, conduit IRL ou gaine pour protéger le câble
- Boîte d’encastrement et prise/interrupteur si nouveau point d’utilisation
- Repère de circuit (étiquette)
Outils :
- Tournevis plat et cruciforme
- Vérificateur de tension sans contact
- Pince à dénuder et pince coupante
- Perceuse pour percer les cloisons si passage encastré
Étape 1 — Vérifier que le tableau a de la place
Ouvrez le tableau et comptez les modules disponibles. Un module standard fait 18 mm de large. Si votre rail est complet (tous les modules occupés), il n’y a pas de place.
Vérifiez aussi la capacité du différentiel sur lequel vous voulez brancher le nouveau circuit. Un différentiel 40A peut théoriquement alimenter plusieurs circuits, mais la charge totale de tous les circuits qu’il protège ne doit jamais dépasser son calibre en utilisation simultanée.
Si le tableau est plein : deux solutions.
- Remplacer le tableau par un coffret plus grand (avec plus de rangées)
- Installer un sous-tableau (tableau satellite) alimenté depuis le tableau principal par un disjoncteur dédié. Le sous-tableau accueille les nouveaux circuits. Cette solution est souvent plus simple si le tableau principal est loin des nouveaux circuits (garage, atelier, annexe).
Étape 2 — Choisir le bon disjoncteur et la bonne section de câble
Le choix dépend de l’usage du nouveau circuit.
| Usage | Disjoncteur | Câble |
|---|---|---|
| Éclairage | 10A | 1,5 mm² |
| Prises standard | 16A | 2,5 mm² |
| Prises cuisine | 20A | 2,5 mm² |
| Cuisinière/four | 32A | 6 mm² |
| Borne recharge VE (7,4 kW) | 32A | 6 mm² |
| Chauffe-eau | 20A ou 32A | 2,5 mm² ou 6 mm² |
| Climatisation | 16A à 20A | 2,5 mm² |
Restez dans la même marque et gamme que votre tableau pour garantir la compatibilité mécanique des composants.
Étape 3 — Couper le disjoncteur de branchement
Attention : pour intervenir dans le tableau, coupez le disjoncteur de branchement (le gros, en haut) — pas seulement un disjoncteur divisionnaire.
En coupant uniquement un disjoncteur divisionnaire, les bornes d’alimentation en amont des différentiels restent sous tension. Vous pouvez vous électrocuter en travaillant dans le tableau.
Vérifiez avec votre détecteur de tension que les rails et les bornes des différentiels ne sont plus sous tension après coupure du disjoncteur de branchement.
Note importante : après coupure du disjoncteur de branchement, certains disjoncteurs de branchement modernes restent sous tension côté amont (côté réseau Enedis). Ne touchez jamais aux bornes situées au-dessus du disjoncteur de branchement — elles sont toujours sous tension.
Étape 4 — Clipser le nouveau disjoncteur
Identifiez la position sur le rail DIN où vous allez clipser le nouveau disjoncteur. Il doit être placé dans le groupe de disjoncteurs protégés par le différentiel choisi.
Clipsez le disjoncteur sur le rail DIN en appuyant fermement — un clic confirme la mise en place. Vérifiez qu’il est bien stable et ne se décroche pas facilement.
Si vous utilisez un peigne de distribution (barrette de connexion), insérez-le dans la borne de phase du nouveau disjoncteur. Sinon, raccordez la phase avec un fil de liaison depuis le différentiel ou depuis un disjoncteur voisin du même groupe.
Étape 5 — Raccorder le câble du nouveau circuit
Faites entrer le câble dans le tableau par un passe-câble ou un défonçage de la plaque du bas du coffret. Prévoyez suffisamment de longueur à l’intérieur du tableau pour atteindre confortablement les barres et bornes.
Raccordez dans cet ordre :
- Fil vert/jaune (terre) → barre PE (barre de terre verte/jaune)
- Fil bleu (neutre) → barre N (barre de neutre bleue) ou borne neutre du différentiel
- Fil marron/rouge (phase) → borne de sortie du nouveau disjoncteur divisionnaire
Serrez chaque connexion fermement. Tirez légèrement sur chaque fil pour vérifier qu’il est bien maintenu.
Étape 6 — Tirer le câble jusqu’au point d’utilisation
C’est souvent la partie la plus longue de l’opération. Le câble doit être protégé mécaniquement sur tout son parcours.
Dans les murs (encastré) : passez le câble dans une gaine IRL (conduit annelé) encastrée dans une saignée. La gaine facilite le remplacement futur du câble sans casser les murs. La saignée doit être rebouchée avec du plâtre ou de l’enduit après passage du câble.
En apparent : utilisez une goulotte (moulure) plastique ou aluminium fixée sur le mur. Solution plus rapide, moins esthétique mais parfaitement valide dans les garages, caves et ateliers.
Dans les faux-plafonds ou sous-planchers : le câble peut circuler librement en en-plafond ou sous-plancher, mais doit être dans une gaine ou fixé à intervalles réguliers (tous les 50 à 80 cm).
Étape 7 — Raccorder l’extrémité du circuit
À l’autre bout du câble, raccordez selon l’usage :
- Nouvelle prise : raccordez phase, neutre et terre sur les bornes de la prise (voir notre guide de remplacement de prise)
- Nouveau luminaire : raccordez phase et neutre (et terre si le luminaire n’est pas classe II)
- Nouvel appareil fixe (lave-linge, chauffe-eau) : connectez selon les instructions du fabricant de l’appareil
Étape 8 — Étiqueter le nouveau circuit
Avant de refermer le tableau, étiquetez le nouveau disjoncteur. Une étiquette claire maintenant évite 10 minutes de recherche dans le noir lors d’un déclenchement futur.
Étape 9 — Remettre sous tension et tester
Réenclenchez le disjoncteur de branchement. Réenclenchez le différentiel et le nouveau disjoncteur divisionnaire. Testez le nouveau circuit — prise, luminaire ou appareil selon l’usage.
Si le disjoncteur saute immédiatement : court-circuit dans le câblage — vérifiez les connexions (disjoncteur de branchement recoupé avant).
Si le différentiel saute : fuite de courant sur le nouveau circuit — vérifiez que le fil de terre n’est pas en contact avec le fil de neutre ou de phase quelque part.
Cas particulier : ajouter un circuit pour une borne de recharge VE
C’est le cas le plus fréquent en 2026. Quelques spécificités.
La puissance : une borne 7,4 kW (32A monophasé) nécessite un câble 6 mm² et un disjoncteur 32A. Une borne 3,7 kW (16A) se câble en 2,5 mm² avec un disjoncteur 20A.
L’obligation IRVE : l’installation d’une borne de recharge dans un logement collectif ou pour bénéficier des aides financières (crédit d’impôt, prime Advenir) doit être réalisée par un électricien qualifié IRVE (Infrastructure de Recharge pour Véhicule Électrique).
Le différentiel : la norme impose un différentiel de type A (ou A-EV) spécifique pour les circuits de borne de recharge — les différentiels de type AC standard ne sont pas suffisants pour les défauts à composante continue générés par les chargeurs de VE.
Ce qui nécessite obligatoirement un électricien
- Tableau complètement plein (remplacement par un plus grand)
- Modification du disjoncteur de branchement ou de la puissance souscrite
- Installation dans une zone humide (salle de bain) — les règles de distances et de volumes de protection sont complexes
- Attestation CONSUEL pour les modifications importantes soumises à vérification
👉 Voir les disjoncteurs et câbles électriques disponibles sur Amazon
disjoncteurs et câbles électriques |
Ajouter un circuit dans un tableau électrique est une opération technique mais maîtrisable si le tableau a de la place et si vous respectez la règle fondamentale : couper le disjoncteur de branchement (pas seulement le divisionnaire) avant toute intervention dans le tableau. Choisissez le bon calibre de disjoncteur et la bonne section de câble selon l’usage, tirez le câble dans une gaine protectrice, étiquetez le circuit — et votre nouvelle installation est prête.
